BALL VALVE

1PC FLANGE BALL VALVE



Size
1/2" ~ 4" (DN15 ~ DN100)
Material
ASTM-A351-CF8M, ASTM-A351-CF8
ASTM-A351-CF3M, ASTM-A216-WCB
Working Pressure
ANSI CLASS 150
Fire Safe Design
With ISO 5211 Direct Mounting Pad
Options
locking device

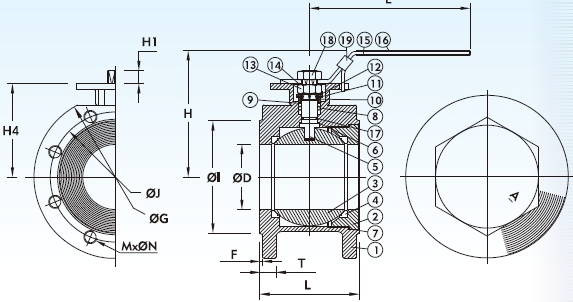

Dimension
UNIT:MM

SIZE

D

L

E

H

H1

H4

C

øG

øJ

øI

T

F

MxøN

øK

øK1

Z1-4

Z2-4

DN15

1/2"

15

43

128

84.5

7

50.5

7

89

60.5

35

11.2

1.6

4x1/2"-13UNC

F04

F03

6

6

DN20

3/4"

20

44

128

91

7

57

7

98

70

43

11.2

1.6

4x1/2"-13UNC

F04

F03

6

6

DN25

1"

25

51

146

96

9

62

9

108

79.5

51

11.2

1.6

4x1/2"-13UNC

F05

F04

7

6

DN32

1-1/4"

32

56

146

105.5

9

71.5

9

117

89

65

12.7

1.6

4x1/2"-13UNC

F05

F04

7

6

DN40

1-1/2"

38

65

179

120

11

86

11

127

98.5

73

14.3

1.6

4x1/2"-13UNC

F07

F05

9

7

DN50

2"

50

80

179

127

11

93

11

152

120.5

92

15.9

1.6

4x5/8"-11UNC

F07

F05

9

7

DN65

2-1/2"

65

102

248.5

140

14

105

14

178

140

105

17.5

1.6

4x5/8"-11UNC

F10

F07

11

9

DN80

3"

80

122

265.5

150

14

115

14

190

152.5

127

19

1.6

4x5/8"-11UNC

F10

F07

11

9

DN100

4"

100

153

335

167

17

132

17

229

190.5

157

23.8

1.6

8x5/8"-11UNC

F12

F10

13

11



Materials List

NO.

Description

Q'TY

Material

1

Body

1

ASTM-A351-CF8M

ASTM-A216-WCB

2

Cap

1

ASTM-A351-CF8M

ASTM-A216-WCB

3

Ball

1

ASTM-A351-CF8M

ASTM-A351-CF8

4

Seat

2

PTFE

PTFE

5

Stem

1

SUS 316

SUS 304

6

Thrust Washer

1

PTFE

PTFE

7

Joint Gasket

1

VITON

VITON

8

Stem Packing

1

PTFE

PTFE

9

Thrust Washer

1

PTFE 15%

PTFE 15%

10

Gland Bush

1

SUS 304

SUS 304

11

Belleville Washer

2

SUS 301

SUS 301

12

Stop Washer

1

SUS 304

SUS 304

13

Stem Nut

1

SUS 304

SUS 304

14

Square Washer

1

SUS 304

SUS 304

15

Handle

1

SUS 304

SUS 304

16

Handle Cover

1

PLASTIC

PLASTIC

17

O-Ring of Stem

1

VITON

VITON

18

Handle Nut

1

SUS 304

SUS 304

19

Locking Pad

1

SUS 304

SUS 304
